Motores hidráulicos Rexroth (Bosch Rexroth)são amplamente utilizados em máquinas de construção, equipamentos de mineração e fabricação industrial. Quer você seja um gerente de frota, um engenheiro de manutenção ou um especialista em compras, é fundamental compreender o sistema de peças e os fundamentos da manutenção. Este artigo apresenta uma abordagem prática para organizar informações importantes sobre os componentes do motor hidráulico Rexroth.
Motores hidráulicos Rexrothse enquadram em duas categorias principais: motores de pistão axial e motores de pistão radial. A intercambialidade e a compatibilidade das peças variam entre as diferentes séries.
Motores de pistão axial (série comum):

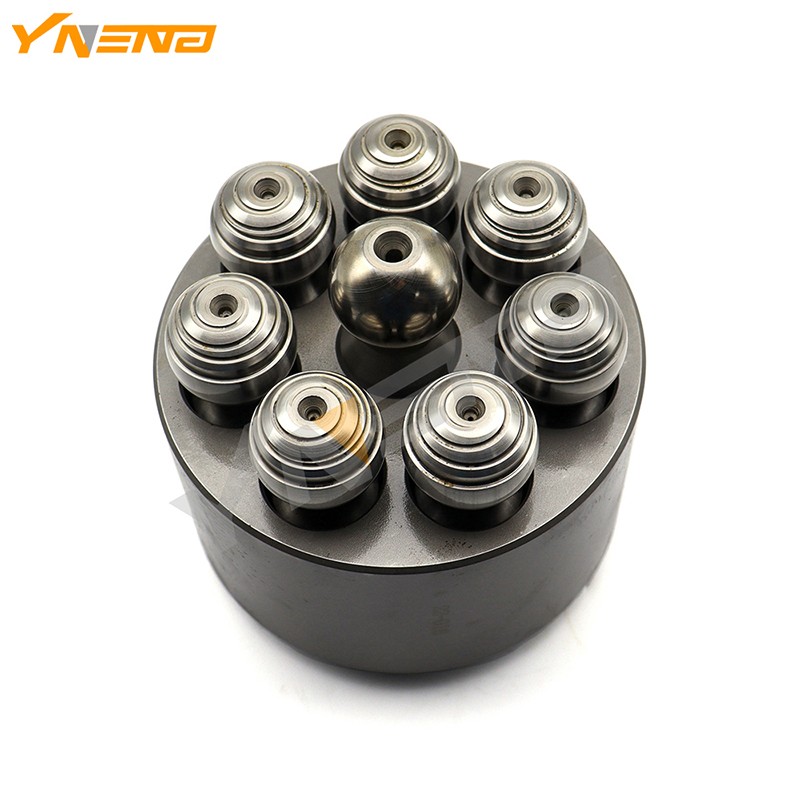

A série A6VM é um motor de cilindrada variável amplamente utilizado, cobrindo 11 tamanhos de cilindrada de 28 a 1000 cc/rev. As peças principais desta série incluem: bloco de cilindros, conjunto de pistão/deslizante (7 peças/conjunto), placa de válvula, eixo de transmissão, placa de retenção, mola prato e mola central, tampas dianteiras e traseiras, rolamentos e kits de vedação.
A série A10FM é um motor de cilindrada fixa, disponível em 9 tamanhos de cilindrada de 10 a 45 cc/rot. Sua estrutura de peças é semelhante à do A6VM, mas algumas dimensões não são intercambiáveis – verifique sempre o modelo específico ao fazer o pedido.
Motores de pistão radial (série comum):
A série MCR (MCR3, MCR5, MCR10, etc.) é comumente usada para unidades de deslocamento, apresentando desempenho de alto torque e baixa velocidade. As peças principais incluem o estator, o rotor, as tampas dianteira/traseira e o eixo de transmissão, normalmente feitos de liga de aço 42CrMo. Alternativas de reposição de alta qualidade com 100% de intercambialidade estão disponíveis a preços competitivos.
Dica de seleção: Ao solicitar peças, você deve fornecer a designação completa do tipo de motor (por exemplo, A6VM107HA1/63W-VZB027A), e não apenas o nome da série. O código de tipo contém informações críticas sobre deslocamento, método de controle e configuração de montagem que afetam diretamente a compatibilidade das peças.
As peças OEM (Fabricante de Equipamento Original) são fornecidas através de canais autorizados da Bosch Rexroth, garantindo qualidade e montagem, com garantia padrão de fábrica de 12 meses.
As peças de reposição variam muito em qualidade. Alternativas de alta qualidade devem atender aos seguintes critérios:
Material equivalente ao OEM (por exemplo, blocos de cilindros usando ligas de cobre resistentes ao desgaste)
Dimensões totalmente intercambiáveis com peças originais
Desempenho comprovado através de testes de pressão e eficiência
Muitas marcas premium do mercado de reposição doméstico (chinês) agora oferecem desempenho próximo aos níveis de OEM com vantagens de custo significativas.
| Componente | Condição Normal | Gatilho de substituição |
|---|---|---|
| Conjunto pistão/deslizante | Folga (pistão ao furo do cilindro): 0,033 mm | Substitua se a folga exceder 0,045 mm; espessura do chinelo desgastado de 7,0 mm a 6,8 mm |
| Placa da válvula e face do cilindro | Rugosidade superficial Ra ≤ 0,4 | Se marcado ou desgastado em Ra ≥ 3,2, retifique ou substitua |
| Placas de fricção | Espessura: 2,2 mm | Substitua quando desgastado até 2,1 mm (caso contrário, o torque de frenagem será insuficiente) |
| Selos | Substitua como um conjunto completo sempre que o motor for desmontado | Evita vazamentos secundários |
Com manutenção adequada, os motores Rexroth podem atingir uma vida útil superior a 25 anos em aplicações reais.
O fluido hidráulico é a “força vital” do sistema. Os intervalos de troca devem ser a cada 1.000–2.000 horas de operação, dependendo das condições e do ambiente de trabalho. Inspecione regularmente a cor e o odor do fluido – escurecimento ou cheiro de queimado indicam alta temperatura ou oxidação. Utilize sempre os fluidos recomendados pela Rexroth; misturar marcas diferentes pode causar reações aditivas.
A substituição dos filtros é a medida de proteção mais econômica. Troque os filtros da linha de retorno a cada 500–1.000 horas – com mais frequência em ambientes empoeirados. Um filtro entupido abre a válvula de derivação, permitindo que o óleo não filtrado entre no motor e acelere o desgaste.
A temperatura normal de operação no dreno da caixa deve estar abaixo de 80°C (176°F). Se a temperatura subir acima deste valor, verifique o sistema de refrigeração, o nível de óleo no tanque ou possíveis vazamentos internos. Monitore as pressões de entrada e saída em relação aos valores definidos – flutuações anormais podem indicar desgaste da placa da válvula ou problemas no bloqueio da válvula.
O fluxo de drenagem da caixa é um indicador chave de saúde. Se o fluxo exceder 500 cm³/min (aproximadamente 0,5 L/min), isso sugere folgas internas excessivas ou falha na vedação, e o motor deve ser agendado para inspeção.
| Sintoma de falha | Possível causa | Ação Corretiva |
|---|---|---|
| O motor não gira; a pressão atinge o ajuste da válvula de alívio | A carga excede a capacidade de torque do motor | Verifique e reduza a carga |
| O motor não gira; sem aumento de pressão | Não há fornecimento de petróleo; válvula de controle não acionada; freio não liberado | Verifique a alimentação da bomba, a válvula de controle e a pressão de liberação do freio |
| Sentido de rotação incorreto | Mangueiras invertidas; erro de orientação de montagem interna | Troque as linhas de fornecimento/retorno ou remonte corretamente |
| Velocidade abaixo do valor definido | Fornecimento insuficiente de petróleo; vazamento interno excessivo devido à alta temperatura do óleo | Verifique o fluxo da bomba; reduzir a temperatura do óleo |
| Torque de frenagem insuficiente | Placas de fricção desgastadas; pistão do freio preso | Desmontar e inspecionar; substituir placas de fricção |
| Vazamento na vedação do eixo | Pressão excessiva da caixa; lábio de vedação danificado; munhão do eixo desgastado | Verifique se há obstrução na linha de drenagem; substitua a vedação do eixo, se necessário |
Os Centros de serviços certificados da Rexroth oferecem processos de reparo completos, incluindo desmontagem, inspeção, substituição de peças desgastadas, remontagem e testes de desempenho em uma bancada de testes. Eles também oferecem um Programa de troca de serviços — substituindo seu motor com defeito por uma unidade de troca remanufaturada de fábrica para minimizar o tempo de inatividade.
Para equipamentos antigos, REMAN (remanufatura) é uma alternativa econômica que restaura componentes usados para padrões de desempenho "como novos", normalmente custando uma fração do custo do equipamento novo. Isto é ideal para prolongar a vida útil do equipamento sem despesas totais de capital.
Mantenha registros adequados: registre horas de operação, peças substituídas e histórico de falhas de cada motor.
Priorize a qualidade em conjuntos rotativos: Use OEM ou peças de reposição certificadas de alta qualidade para blocos de cilindros, pistões, placas de válvulas e rolamentos.
Nunca comprometa as vedações e os filtros: siga os intervalos de substituição programados: são medidas preventivas de baixo custo e alto impacto.
Planeje com antecedência as peças sobressalentes essenciais: identifique itens de longo prazo e mantenha as peças sobressalentes essenciais em estoque para evitar tempos de inatividade prolongados.
Adote a manutenção proativa: reparos reativos são sempre mais caros quando você leva em consideração as perdas de produção. Uma inspeção programada custa muito menos do que uma avaria de emergência.
